REMODELACIÓN ECOVIAL
Edificio de cuatro pisos, construcción sometida a restauración (antiguo colegio "Ariel"). Ubicada hacia el sur de Guayaquil. Luego de tratamientos a columnas, pisos, paredes y nuevas instalaciones bajo normas de equipamiento exigidas para el uso del edificio; los componentes quedan repartidos en locales y parqueos en planta baja, oficinas y aulas de capacitación en pisos superiores.

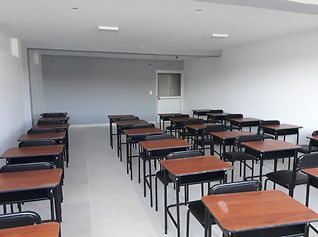

En las dos primeras fotos se aprecia el acabado final con mobiliario de las aulas de capacitación en piso dos y tres (bloque Colombia).
Faltan por colocar los pizarrones y equipos de audio - proyección.
EL acceso principal al público desde la calle Av. del Ejército. Revestimiento de porcelanato y se aprecia un ramal de la tubería contra incendios que viene desde la siamesa o boca principal para bomberos de la planta baja del edificio.
ZONA DE ADMINISTRACIÓN GENERAL DEL EDIFICIO (PISO 2)
MESÓN DE ATENCIÓN GENERAL AL PÚBLICO (PISO 2)
ZONA DE OFICINAS Y BODEGAS COMPLEMENTARIAS

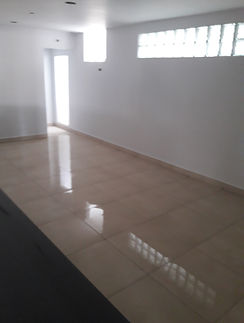

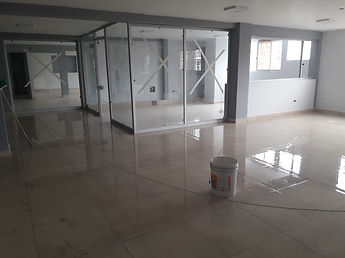

Esta zona que se aprecia en tres fotos corresponde al emplazamiento general de circulaciones públicas de el bloque administrativo (piso 2). Primero el hall de espera, la segunda foto corresponde a la zona de circulación vertical a los pisos superiores. La tercera toma expone el espacio destinado a las oficinas de secretaría y atención al público. (incluído el laboratorio psicosensométrico)
De las fotos correspondientes a la columna derecha, la primera corresponde a un baño - vestidor ubicado bajo la escalera principal del edificio.
​
Piso con porcelanato antideslizante, instalaciones hidrosanitarias y complementos de comunicación fueron empotradas creando desniveles útiles para las cabinas de ducha a instalarse posteriormente.
​
​
En los pisos superiores (dos, tres y planificados para el cuarto) las paredes fueron revestidas completamente con cerámica, el piso gris es de material antideslizante, igualmente los mesones.
Los mobiliarios sanitarios (foto central) son divididos mediante perfilería de aluminio y paneles de aluminio que permita una fácil limpieza y cuide la higiene de los espacios de baños generales tanto para hombres y mujeres.
Los cuartos descritos estarán ventilados mediante extractores y ductería empotrada en paredes y losa.
​
​
La tercera foto muestra una de las unidades de aseo destinada a los oficinistas. Cuenta con sanitario, mesón de lavamanos, puertas de aluminio y cristal arenado. Instalaciones respectivas de agua caliente y fría.
​

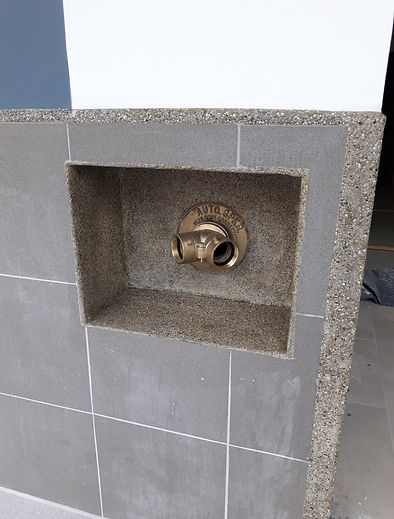

Las imágenes de este mosaico enseña los lugares donde se ubicaron las bocas siamesas en planta baja y los puntos de conexión por piso de los gabinetes contra incendios que conducen agua presurizada.
​
​
​
También una de las fotos ubica la losa de tanques altos para el consumo de agua potable al interior del edificio.
Las tres fotos de la parte inferior corresponde a la escalera que conecta el segundo piso con los parqueos interiores ubicados en la planta baja.
Revestidos en el piso y barredera del mismo material de porcelanato antideslizante y con granito lavado en el borde de cada escalinata para evitar resbalo que puedan sufrir las personas al subir o bajar por esta zona.
​
Con los boquetes de iluminación y ventilación convirtieron a la escalera de un paso oscuro y peligroso a una segura ruta de circulación y evacuación.
Faltan por instalarse los pasamanos metálicos o de acero inoxidable.
Para la ultima losa de terraza se cambió toda la vieja estructura de cubierta que inicialmente tenía por sobre su zona de circulación vertical (escalera).
​
Ahora posee una estructura metálica con diseño a dos aguas y que se empernaron planchas de policarbonato traslúcido.
Con esto se aprovecha la iluminación natural de corredores de la planta inferior además de la ventilación natural.
Se cuida que la amplitud que tiene la cubierta no afecte el interior de los pasillos inferiores cuando en invierno la ciudad está expuesta a lluvias fuertes. (Niveles y tuberías de desagüe)

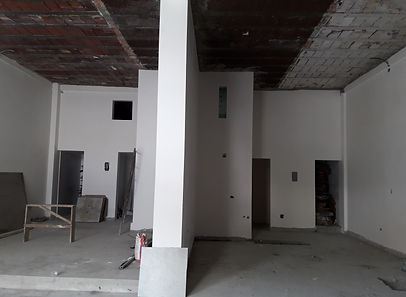

OTROS ESPACIOS EN PLANTA BAJA:
El soportal exterior del edificio que da hacia sus dos calles o veredas, está revestida de porcelanato gris también antideslizante. Parte de la pared exterior de cada local y las columnas exteriores de hormigón armado son también cubiertas con otro tipo de porcelanato gris pero mas oscurecido.
​
Por seguridad las rejas de cada ventanal superior se cambiaron de modelo y material, al inicialmente se encontraron bloques ornamentales de hormigón que fueron reemplazadas por malla electrosoldada de 8 cms la retícula. Fueron empotradas a las estructuras del marco de cada boquete y pintadas con pintura anticorrosiva blanco.
​
Cada local de planta baja está equipada con unidades higiénicas para hombres y mujeres, con rampas de acceso para personas con discapacidad, faltando por acondicionar instalaciones especiales que se puedan requerir al uso de suelo permitido según la zona urbana donde está ubicada la edificación.
Vista panorámica del edificio desde la calle Colombia.
La edificación continúa en fase de construcción pero a cargo de otros especialistas en equipamiento normativo.
